銅排與銅排搭接規則
銅排作為電力系統中重要的導體，其連接質量直接關系到電氣設備的運行效率和安全性。銅排與銅排的搭接需要綜合考慮電工原理、物理特性以及母排行業的制造要求，以確保導電性能優異、機械強度可靠以及長期穩定性。以下是關于銅排搭接規則的詳細闡述：
搭接的基本原理
銅排的搭接旨在確保電流能夠低損耗地傳輸，同時維持接頭的機械穩定性。具體原則包括：
1.低接觸電阻：搭接部位的電阻應盡可能小，以減少能量損耗和發熱。
2.良好的機械連接：搭接部位應具有足夠的機械強度，以抵抗電磁力和振動的影響。
3.防止氧化和腐蝕：接觸面需采取防護措施，避免接觸電阻因環境影響而增加。
4.熱穩定性：搭接部位應能承受運行時的熱膨脹和大電流沖擊。
搭接前的準備工作
1.接觸面處理
去氧化層：銅排表面容易氧化，搭接前應使用砂紙或鋼絲刷清理接觸面，確保裸露出金屬光澤。
涂導電膏：在接觸面涂抹導電膏（如防氧化導電脂），以減少接觸電阻并防止氧化。
2.接地要求
接地標識：如果是接地銅排，需刷黃綠漆標識，但接觸部位應保持裸露金屬。
接地可靠性：接地搭接要求電阻極低，通常需優先選擇大面積搭接。
搭接的結構要求
1.搭接長度
搭接長度是決定搭接電氣性能和機械性能的關鍵因素：
標準搭接長度：一般要求為銅排寬度的 2-3 倍，例如 100mm 寬的銅排搭接長度應為 200-300mm。
高電流場景：對于載流量較大的應用，需根據電流密度及溫升要求適當增加搭接長度。

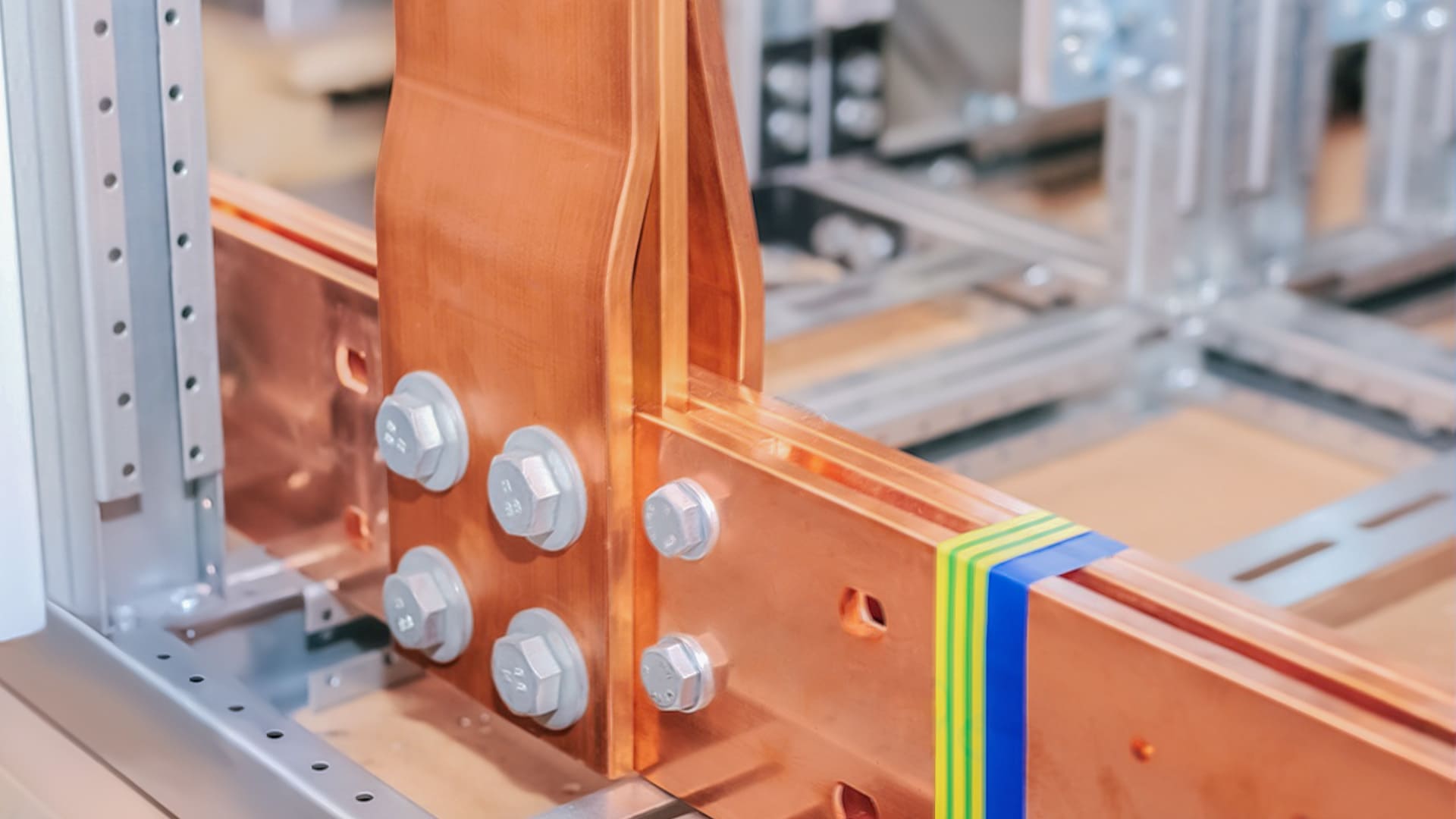

2.螺栓布置
螺栓數量：搭接區域應至少布置 2-4 個螺栓，具體數量依據銅排尺寸和載流需求確定。
螺栓間距：螺栓之間的間距應均勻，通常為螺栓直徑的 2-3 倍。
預緊力矩：螺栓應按規定力矩緊固，以避免松動或壓壞銅排。常見緊固力矩范圍為 40-70Nm（根據螺栓規格）。
搭接電氣性能要求
1.接觸電阻
搭接部位的接觸電阻是影響導電性能的核心指標：
行業標準：接觸電阻應小于 0.1mΩ，以確保良好的電氣連接。
測試方法：可采用微歐計進行接觸電阻測試。
溫升要求
搭接部位的溫升應控制在設備允許范圍內：
常規要求：搭接部位溫升一般不超過 30-65℃（相對于環境溫度）。
高溫場景：對于特殊應用（如高壓或新能源場景），需選用耐高溫材料，允許溫升可提升至 85℃ 或更高。
搭接的環境防護
1.防腐蝕處理
搭接部位的防護措施對于長期運行的穩定性至關重要：
涂覆防護層：可在搭接區域涂覆防氧化涂料或電鍍處理（如鍍錫、鍍鎳）。
環境要求：在潮濕或腐蝕性環境中，需額外增加密封保護，如安裝防護罩或使用絕緣膠套。
2.絕緣防護
裸露部位：搭接部位的裸露部分需采用絕緣熱縮管或絕緣帶包覆。
高壓環境：高壓場景中，需額外增加絕緣隔離板以提高安全性。
熱膨脹與機械性能考慮
1.熱膨脹補償
銅的熱膨脹系數較大（約為 16.5×10^-6/K），在高溫運行或大電流沖擊下，需考慮熱膨脹效應：
預留間隙：搭接時適當預留熱膨脹空間，以避免長期運行造成螺栓松動或變形。
柔性設計：在長距離連接中，可采用伸縮節或柔性銅排以補償熱膨脹。
2.機械強度
搭接部位需能承受機械振動、電磁力沖擊及環境應力：
抗拉強度：螺栓的抗拉強度應滿足載荷要求，選用高強度螺栓（如 8.8 或更高等級）。
抗電磁力設計：大電流場景下，搭接部位需能承受短路電流引起的電磁力沖擊。
不同材質銅排的搭接要求
1.銅與銅的搭接
銅材之間導電性良好，搭接規則相對簡單，主要關注表面清潔和機械強度。
2.銅與鋁的搭接
防止電化學腐蝕：銅與鋁直接搭接容易產生電位差導致腐蝕，需使用過渡接頭（如銅鋁復合板）。
防護措施：接觸面涂覆抗氧化劑或采用鍍錫處理，避免電化學反應。
維護與檢修
1.定期檢查
檢查搭接部位的螺栓緊固情況，防止松動。
觀察表面是否出現腐蝕或氧化現象。
溫度監測
使用紅外測溫儀或溫度傳感器實時監控搭接部位的溫度變化，及時排除異常發熱。
實用性總結
銅排搭接的規則既涉及電工理論，也需要結合制造工藝和物理特性。無論是在配電柜、高壓柜還是新能源電池系統中，合理的搭接設計能顯著提升系統的運行效率和可靠性。通過嚴格遵循上述規則，工程師可確保搭接部位的優異性能，為電氣設備的長期穩定運行提供保障。
